Mach 700 シリーズ

Think Big.

大型テーブルサイズ、精度、速度を兼ね備え、デュアル・ブリッジ仕様も対応可能なMach 700。大型テーブルサイズと付加価値が要求される重工業界に最適のシステムです。

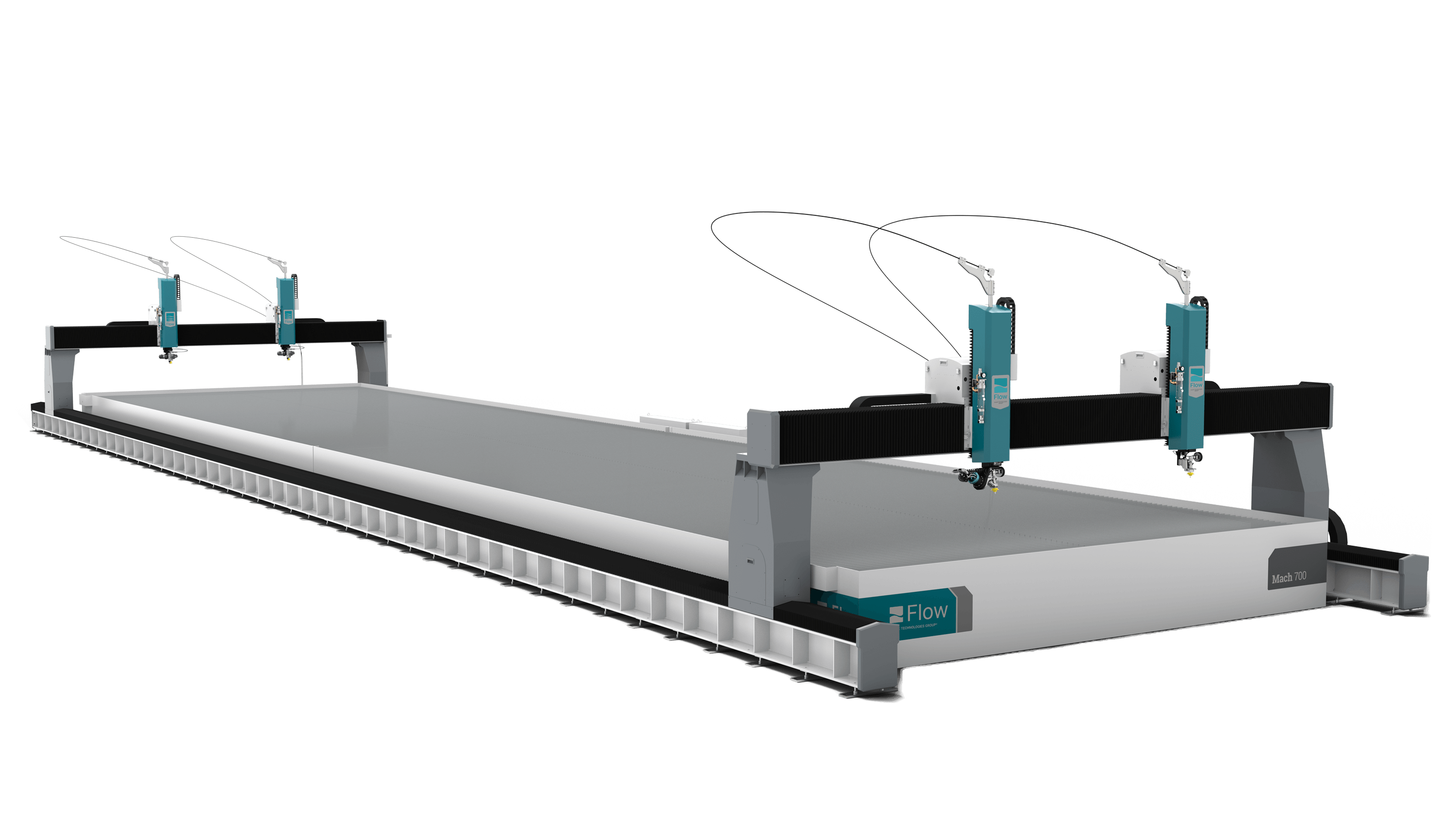

フローマッハ700ウォータージェットマシン

主な特徴

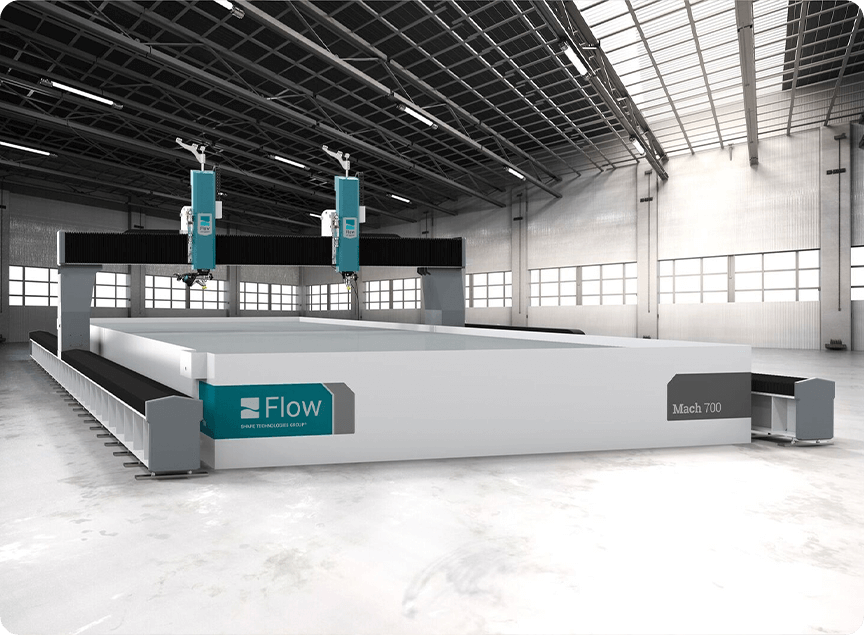

大型サイズの生産に

大型サイズの生産に

Mach 700は、要求の高い重工業環境に対応したウォータージェット・ソリューションです。大型部品や材料を簡単に切断するほか、部品の積み下ろしも効率的です。追加でブリッジやノズルを追加する事により、物量、サイズにおいて他のウォータージェットには真似できないスケールでの生産が可能です。

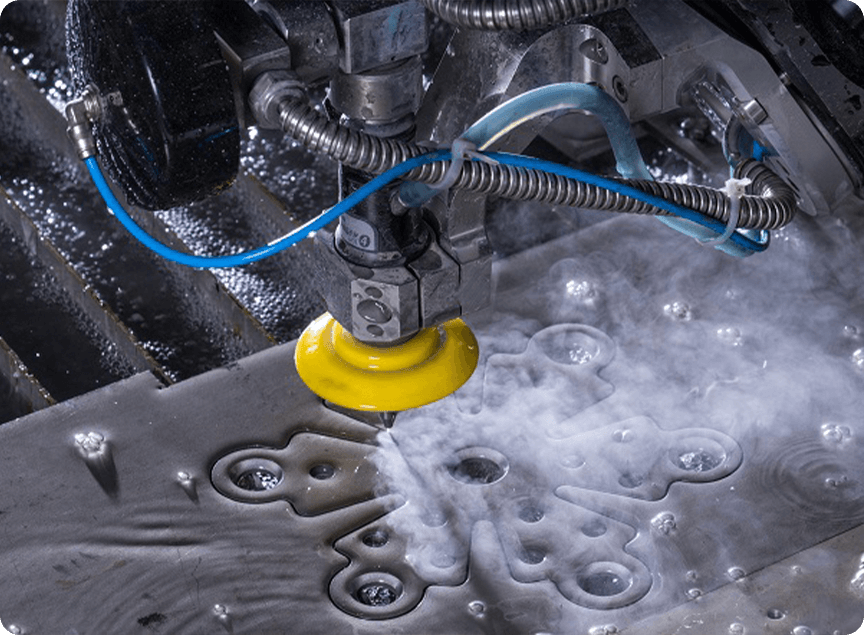

金属を切断するダイナミックウォータージェットカッティングヘッド

トップレベルのスピードと精度

圧倒的な加減速と最高速度で加工サイクルタイムを短縮!業界をリードするMach700のラック&ピニオン駆動システムはテーブル全体の滑らかな動きと精確な切断を保証します。

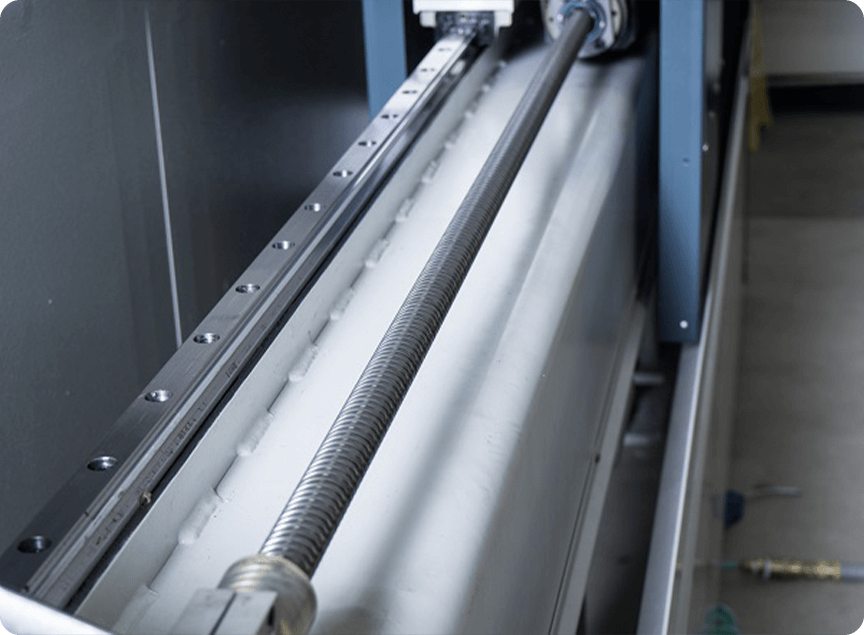

耐久性に優れた設計

耐久性に優れた設計

Mach700の強度とスピードに長けた設計仕様により、24時間365日のフル稼働が可能。受注設計生産のため、お客様の現在の生産ラインに直ぐに組み込むことが可能です。

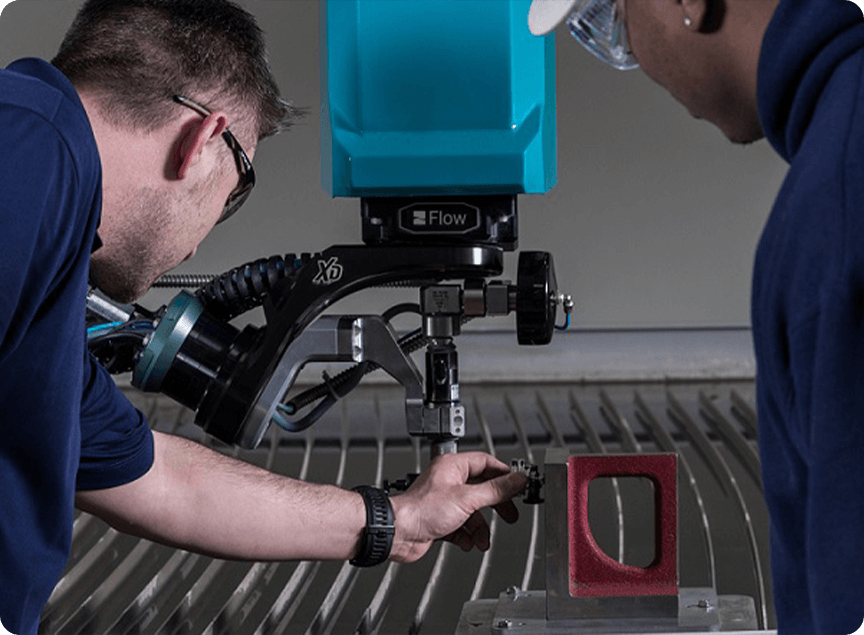

大きなサポート

大きなサポート

Mach700は、サービス、ソフトウェア、最先端技術を完備したトータルソリューションです。さらにFlowの部品、トレーニング、および保全等のサービスと合わせる事でお客様の高い生産性と信頼性を保証いたします。

Mach 700 シリーズ

仕様

真直度
± 0.038 mm
最大ノズル移動速度
36 m/min
最大ノズル加速
0.1 g
繰り返し精度
± 0.03 mm
真円度
± 0.064 mm
Z軸ストローク
305 mm, 610 mm
加工エリア
Mach 700 4080: 4 m x 8 m
Mach 700 40150: 4 m x 15 m
Mach 700 40240: 4 m x 24 m
Mach 700 5080: 5 m x 8 m
Mach 700 50240: 5 m x 24 m
真直度
± 0.0015 in
最大ノズル移動速度
1,417 in/min
最大ノズル加速
0.1 g
繰り返し精度
± 0.001 in
真円度
± 0.0025 in
Z軸ストローク
12 in, 24 in
加工エリア
Mach 700 4080: 13'-1" x 26'-2"
Mach 700 40150: 13'-1" x 49'-2"
Mach 700 40240: 13'-1" x 78'-9"
Mach 700 5080: 16'-4" x 26'-2"
Mach 700 50240: 16'-4" x 78'-9"
特に明記されていない限り、工場出荷時の設定での移動量 3 フィート/1 m あたりの精度仕様。

主要オプション

カッティングヘッド・テクノロジー

コンベンショナル・ウォータージェット
ガーネット研磨剤をジェット水流に乗せる事で、あらゆる硬質材料の切断が可能

Dynamic Waterjet®
コンベンショナル・ウォータージェットと比較して、3倍のスピードと精確さを実現。

Dynamic Waterjet® XD
Dynamic XDによる5軸制御とCompassを組み合わせる事で、正確かつ高速で柔軟な斜め加工ができます。

カッティングヘッド・テクノロジー

ポンプ技術

HyPlex® Prime
414 Mpa [60,000 psi]
市場最高の圧力を誇る最先端のダイレクトドライブ式ポンプ。414Mpa [60,000psi]での高圧加工が可能。

MotoJet®
414 Mpa [60,000 psi]
定格水圧 414Mpa [60,000psi]のMotoJetインテンシファイヤ・ポンプ。量産加工に最適。

HyperJet®
648 Mpa [94,000 psi]
600Mpa [87,000psi] の定格連続水圧の実現で生産効率を向上

ポンプ技術

ソフトウェア・パッケージ

使いやすいさを追求したFlow ソフトウェア。あらゆる材料、厚みの部品にすばやく対応!

FlowMaster
FlowCut、FlowPath、および FlowNest で構成された FlowMaster ソフトウェアパッケージ。2次元での部品設計と切断に必要な機能を揃えています。

FlowXpert
FlowXpert Infinity、FlowCut、および FlowNest で構成される FlowXpert ソフトウェアパッケージ。2次元、および3次元部品の設計と 切断に必要なツールを揃えています。
ソフトウェア・パッケージ

サービス保証

Machシリーズで新しい業界標準を確立し、機械システム、ソフトウェア、サービス、およびサポートの完全なソリューションを提供するFlow。

頼れるビジネスパートナーとしてアフターサービス、部品販売、トレーニングを通し、お客様をサポートします。
サービス保証

こんな素材の加工に最適!

特定の素材や部品に特化した量産の現場でも、毎日異なる素材を加工する開発現場でも、Flow ウォータージェットであれば加工機一台で対応可能!
