Mach 500 シリーズ

Make More.

これまでに類を見ない精度とスピードでトップクラスの生産性を誇るMach 500。あらゆる材料に対応できる万能加工機としてユーザーの多様なニーズに応えられるシステムです。

フローマッハ500ウォータージェットマシン

主な特徴

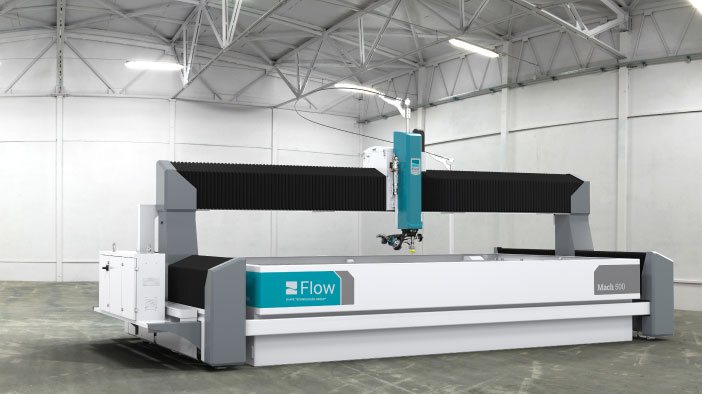

倉庫内のマッハ 500 ウォータージェットの流れ

最先端の設計

Mach 500は、豊富な調査研究と顧客からのフィードバックを元に設計された最も速く高精度なウォータージェットです。使いやすさを重点に設計されたシステムでありながらも、トップクラスの生産性を誇るモデルです。

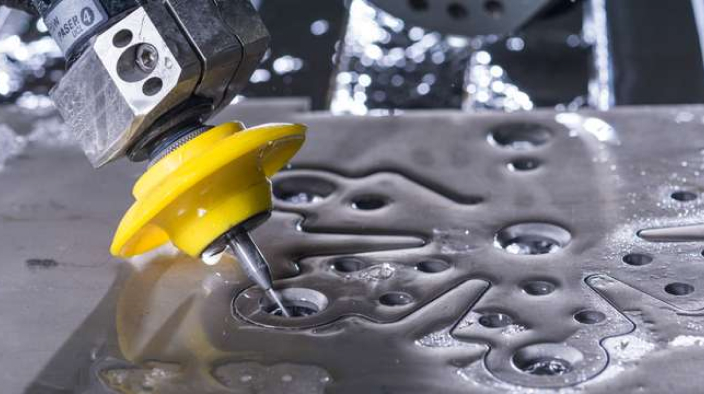

金属の複雑なパターンを切断するウォータージェット切断ヘッドのクローズアップ

比類なきスピードと精度

最新の設計による精確な動作とFlow独自の超高圧技術をコアに、業界随一のスピードと精密性を誇るMach500。ダイナミック・ウォータージェットXD(3D テーパーレス制御)とコンパス(5軸 形状追従センサー)をあわせることで、更にハイレベルな加工も可能です。

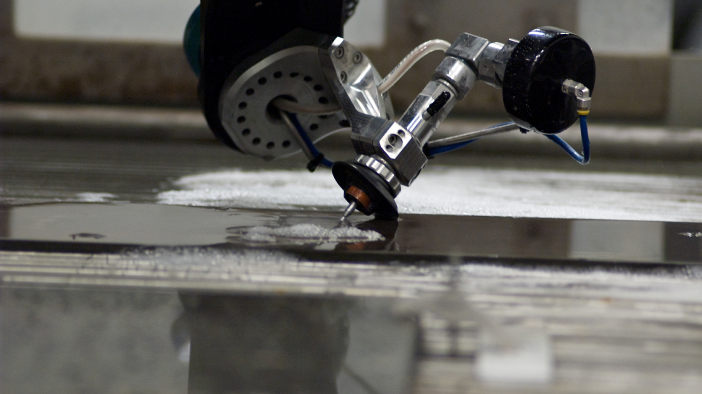

金属を切断するダイナミックウォータージェットカッティングヘッド

スムーズな動作

ハイエンドな駆動機構、精密モーションシステム&コントロール、3Dソフトウェアを搭載しているMach500。 業界最速、最高精度の性能を実現!

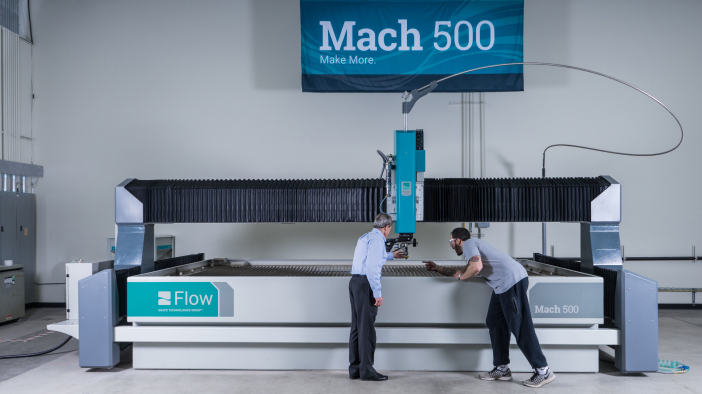

マッハ 500 フロー ウォータージェット マシンで働く 2 人の男性

堅実な技術基盤

ウォータージェット加工界のパイオニアとして長年培ってきた超高圧ポンプの技術、機械制御の技術、切削ヘッドの精度と最新のソフトウェアが基盤となっているMach 500シリーズ。

動画紹介:Mach 500

当社のウォータージェット システムが業界で最も先進的なウォータージェットと言われる理由である、テーブルサイズ、カッティング ヘッド・オプション、ポンプ、アクセサリ/オプションをご紹介します。

The Mach 500 シリーズ

仕様

真直度
± .025 mm
最大ノズル移動速度
17.8 m/min
最大ノズル加速
0.1 g
繰り返し精度
± .020 mm
真円度
± 0.0635 mm
Z軸ストローク
305 mm, 610 mm
加工エリア
Mach 500 2020: 2 m x 2 m
Mach 500 3020: 3.05 m x 2 m
Mach 500 3060: 3.05 m x 6 m
Mach 500 4020: 4 m x 2 m
Mach 500 4080: 4 m x 8 m
真直度
± .001 in
最大ノズル移動速度
700 in/min
最大ノズル加速
0.1 g
繰り返し精度
± .0008 in
真円度
± 0.0025 in
Z軸ストローク
12 in, 24 in
加工エリア
Mach 500 2020: 6'-6" x 6'-6"
Mach 500 3020: 10'-0" x 6'-6"
Mach 500 3060: 10'-0" x 20'-0"
Mach 500 4020: 13'-1" x 6'-6"
Mach 500 4080: 13'-1" x 16'-0"
特に明記されていない限り、工場出荷時の設定での移動量 3 フィート/1 m あたりの精度仕様。

主要オプション

カッティングヘッド・テクノロジー

ピュア・ウォータージェット
髪の毛一本程の細さのウォータージェット。柔らかい材料を切断するのに最適です。

コンベンショナル・ウォータージェット
ガーネット研磨剤をジェット水流に乗せる事で、あらゆる硬質材料の切断が可能。

Dynamic Waterjet®
コンベンショナル・ウォータージェットと比較して、3倍のスピードと精確さを実現。

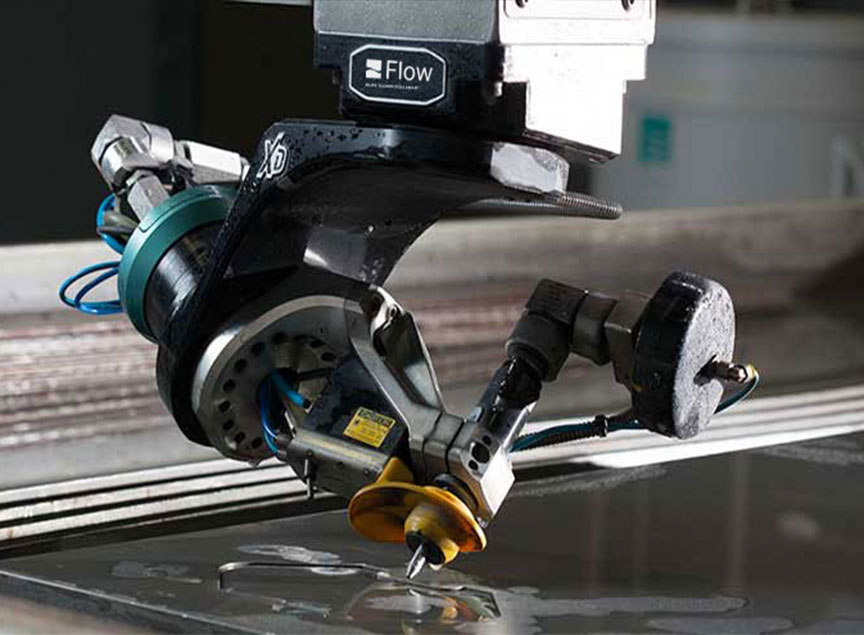

Dynamic Waterjet® XD
Dynamic XDによる5軸制御とCompassを組み合わせる事で、正確かつ高速で柔軟な斜め加工ができます。

カッティングヘッド・テクノロジー

ポンプ技術

HyPlex® Prime
414 Mpa [60,000 psi]
市場最高の圧力を誇る最先端のダイレクトドライブ式ポンプ。414Mpa [60,000psi]での高圧加工が可能。

MotoJet®
414 Mpa [60,000 psi]
定格水圧 414Mpa [60,000psi]のMotoJetインテンシファイヤ・ポンプ。量産加工に最適。

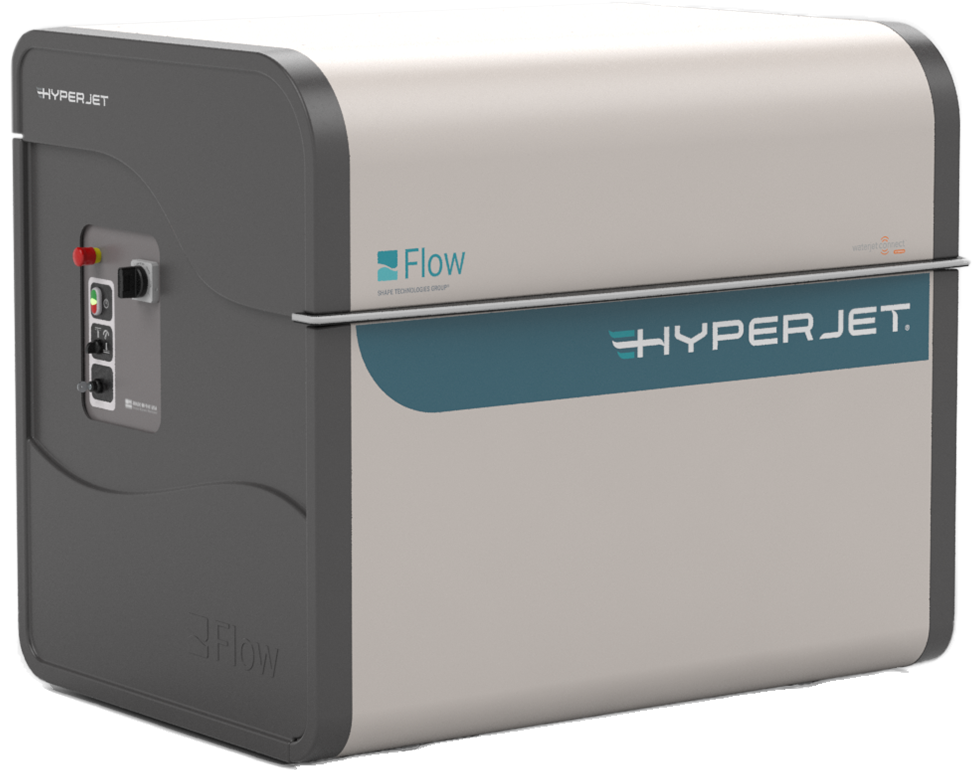

HyperJet®
648 Mpa [94,000 psi]
600Mpa [87,000psi] の定格連続水圧の実現で生産効率を向上

ポンプ技術

ソフトウェア・パッケージ

使いやすいさを追求したFlow ソフトウェア。あらゆる材料、厚みの部品にすばやく対応!

FlowMaster
FlowCut、FlowPath、および FlowNest で構成された FlowMaster ソフトウェアパッケージ。2次元での部品設計と切断に必要な機能を揃えています。

FlowXpert
FlowXpert Infinity、FlowCut、および FlowNest で構成される FlowXpert ソフトウェアパッケージ。2次元、および3次元部品の設計と 切断に必要なツールを揃えています。
ソフトウェア・パッケージ

サービス保証

Machシリーズで新しい業界標準を確立し、機械システム、ソフトウェア、サービス、およびサポートの完全なソリューションを提供するFlow。

頼れるビジネスパートナーとしてアフターサービス、部品販売、トレーニングを通し、お客様をサポートします。
サービス保証

こんな素材の加工に最適!

特定の素材や部品に特化した量産の現場でも、毎日異なる素材を加工する開発現場でも、Flow ウォータージェットであれば加工機一台で対応可能!
